大口徑機械水表系列

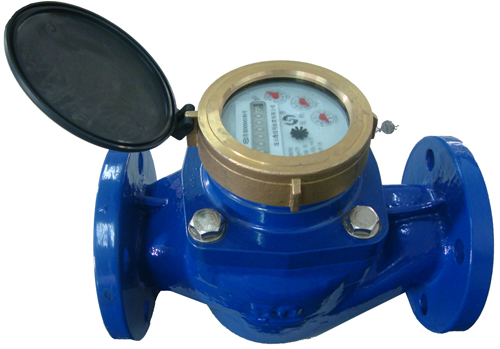

垂直螺翼液封式水表LXR-(40～200)/A2

◆用途：
★用于測量流經自來水管道水的體積總量。用戶可在該水表指示器上直觀讀取流過水表水的體積。適用于單向水流，

對有腐蝕性的液體不能測量。
◆優點：
★大葉輪低轉速設計，水表可以承受更大的水流量沖擊。
★表殼回流腔設計，壓損大幅度降低。
★內置不銹鋼過濾網，可有效防止管道中的雜物損壞水表，減少水表的故障率。

★七位寬字輪設計，字輪計數部分采用特殊液體封裝并配有壓力補償裝置，指針計數減速部分能長期浸泡在水中。

★字輪顯示部位上方采用防霧氣設計，可有效防止玻璃上下表面內外溫差導致冷凝現象，使字輪讀數長期保持清晰。
★機芯設計為可拆式結構，使水表不必從管道上拆下，機芯便可取出修理或者更換保養。
◆工作條件：
溫度等級：T30 水壓等級：MAP10或MAP16 氣候和機械環境等級：O級 流動剖面敏感度等級：U5/D3
◆流量技術參數

公稱 口徑	過載流量 Q₄	常用流量 Q₃	Q₃/Q₁	Q₂/Q₁	分界流量 Q2	最小流量 Q₁	最小讀數 Min	最大讀數 Max
mm	m³/h		Q₃/Q₁	Q₂/Q₁	m³/h		m³
40	31.25	25	100	1.6	0.4	0.25	0.0005	9999999
50	50	40	160		0.4	0.25	0.0005	9999999
65	50	40	160		0.4	0.25	0.0005	9999999
80	78.75	63	160		0.63	0.39	0.0005	9999999
100	125	100	160		1	0.63	0.0005	9999999
150	312.5	250	160		2.5	1.56	0.005	9999999
200	500	400	160		4.0	2.5	0.005	9999999

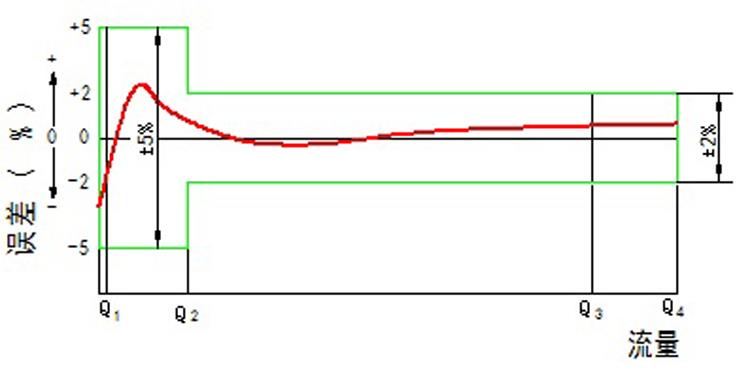

◆計量特性：2級水表（準確度等級為2級）
在水溫0.1℃至30℃范圍內，水表的最大允許誤差在高區（Q2≤Q≤Q4）為±2%，低區（Q1≤Q＜Q2）為±5%；
◆壓力損失等級：Δp 63
◆外形尺寸及重量

公稱口徑	長 L	寬 B	高 H	連接螺紋 D	公稱壓力 MPa	重量 kg
mm
40	245	150	235	G2B	1.0	7.8
					1.6

公稱 口徑	長 L	寬 B	高 H	連接法蘭標準：GB/T17241.6-2008			公稱壓力	重量
				法蘭外徑 D	螺栓孔中心圓直徑 D1	單邊螺栓孔數-孔直徑 n-Φd
mm							MPa	kg
50	280	165	235	165	125	4-Φ19	1.0	14
							1.6
65	300	185	245	185	145	4-Φ19	1.0	15
							1.6
80	370	200	325	200	160	8-Φ19	1.0	23
							1.6
100	370	220	337	220	180	8-Φ19	1.0	28
							1.6
150	500	300	472	285	240	8-Φ23	1.0	79
							1.6
200	500	370	530	340	295	8-Φ23	1.0	95
						12-Φ23	1.6	94
