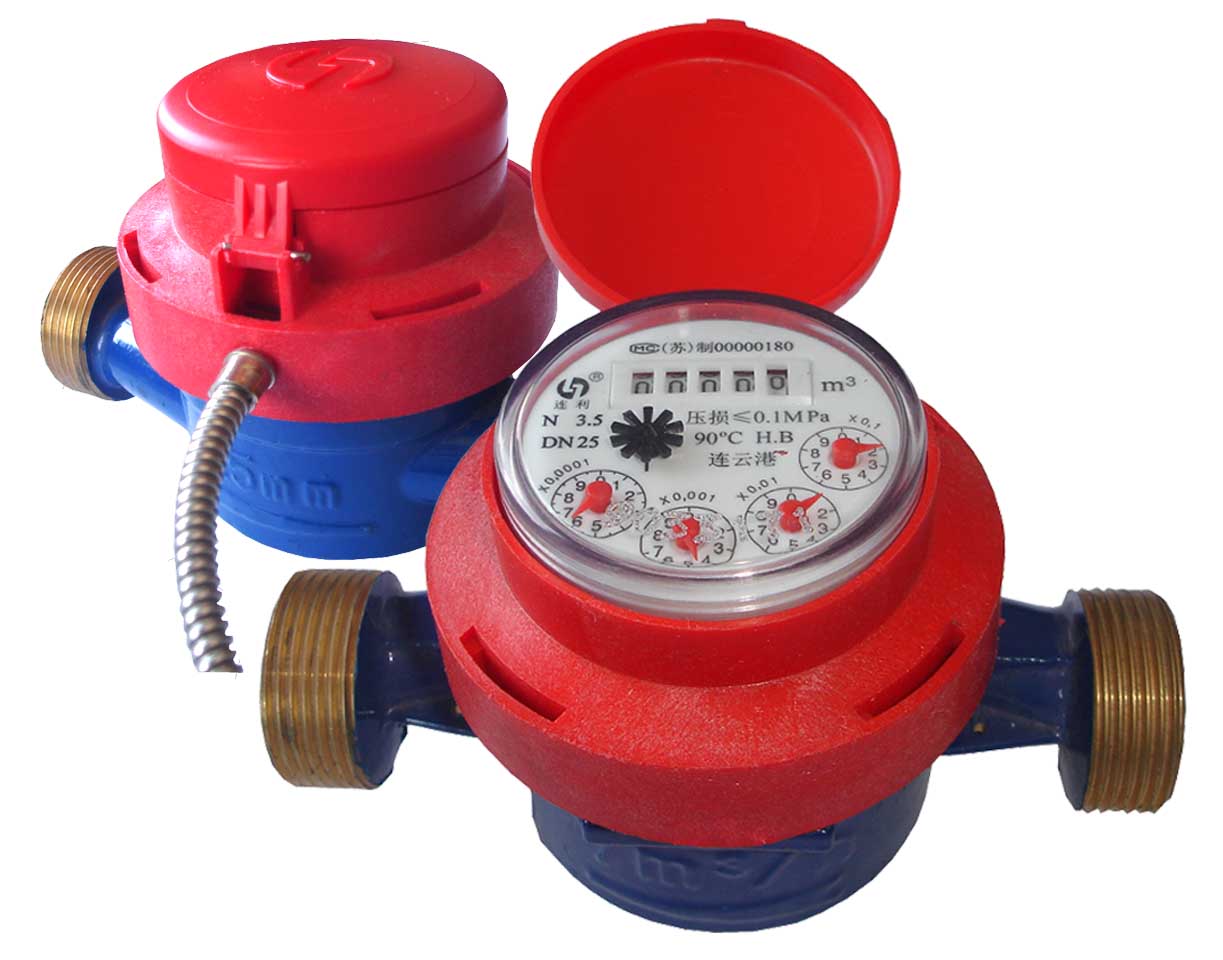

單流束旋翼干式熱水表CD97TAR（R）-(15～25)E/G
一、概述
此系列水表是單流旋翼式水表，超級干式，即干式表盤，磁力傳動，下磁鋼直接安裝與葉輪上，此葉輪為唯一浸沒在水中工作的可動部件，因此能可靠計量硬質，帶水垢和懸浮物的水質，而不至于產生一般結構水表齒輪浸在水中工作而出現加速磨損現象。
＊水表的密封計數器處于真空中，而防止了霜?dú)饫淠F(xiàn)象。
＊指示機構可旋轉360°，更方便讀數
＊防磁結構，不受外來磁場干擾
＊如果更換合適的材料，可以用于90℃以上的熱水中
二、技術特性

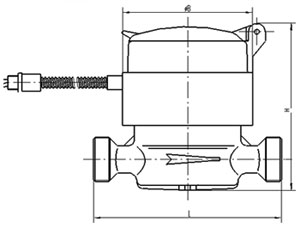

1、結構外形
注：可根據客戶需求，提供非遠傳
|
名稱
|
公稱口徑
|
過載流量
Q4
|
常用流量
Q3
|
分界流量
Q2
|
最小流量
Q1
|
最小讀數
Min
|
最大讀數
Max
|
L
|
I
|
H
|
B
|
|
單位
|
mm
|
Inch
|
m3/h
|
L/h
|
L
|
m3
|
mm
|
|
CD96
|
15
|
1/2
|
3.125
|
2.5
|
50
|
31.3
|
0.05
|
99999
|
110
|
204
|
99
|
74.2
|
|
20
|
3/4
|
5
|
4
|
80
|
50
|
130
|
234
|
|
CD97
|
25
|
1
|
7.875
|
6.3
|
126
|
79
|
160
|
280
|
113
|
94
|
|
32
|
11/4
|
12.5
|
10
|
200
|
125
|
160
|
284
|
2．流量測量誤差
a.從包括最小流量（Q1） 至不包括分界流量（Q2）的低區為±5％
b.從包括分界流量（Q2）至包括過載流量（Q4）的高區為±3％
3．工作壓力與溫度
P≤1.6Mpa T≤50℃
示值誤差限與流量曲線FLOW-ERROR CURVE 壓力損失曲線 Pressure loss curve
三、安裝與使用
1、 流量計必須水平安裝，保持殼體上箭頭方向與水流方向相同;
2、 新裝管道務必將管道內的石子、泥沙、麻絲等雜物沖洗干凈再裝流量計，以免造成流量計故障；
3、 流量計不應直接與管道連接，流量計與管道之間應有管接頭、連接螺母、接管墊圈等附件。拆裝流量計時，切不可用力硬扳，以免損壞流量計；
4、 流量計長期使用，管道內的雜質、鐵銹等物會堵塞濾網或進入表內，造成誤差增加或影響正常運轉，因此每隔一段時間應由專業人員清洗一次。
四、附件
根據客戶需要，每只流量計可配套
提供管接頭、連接螺母、接管密封墊圈各兩只。
