        有線遠傳水表系列

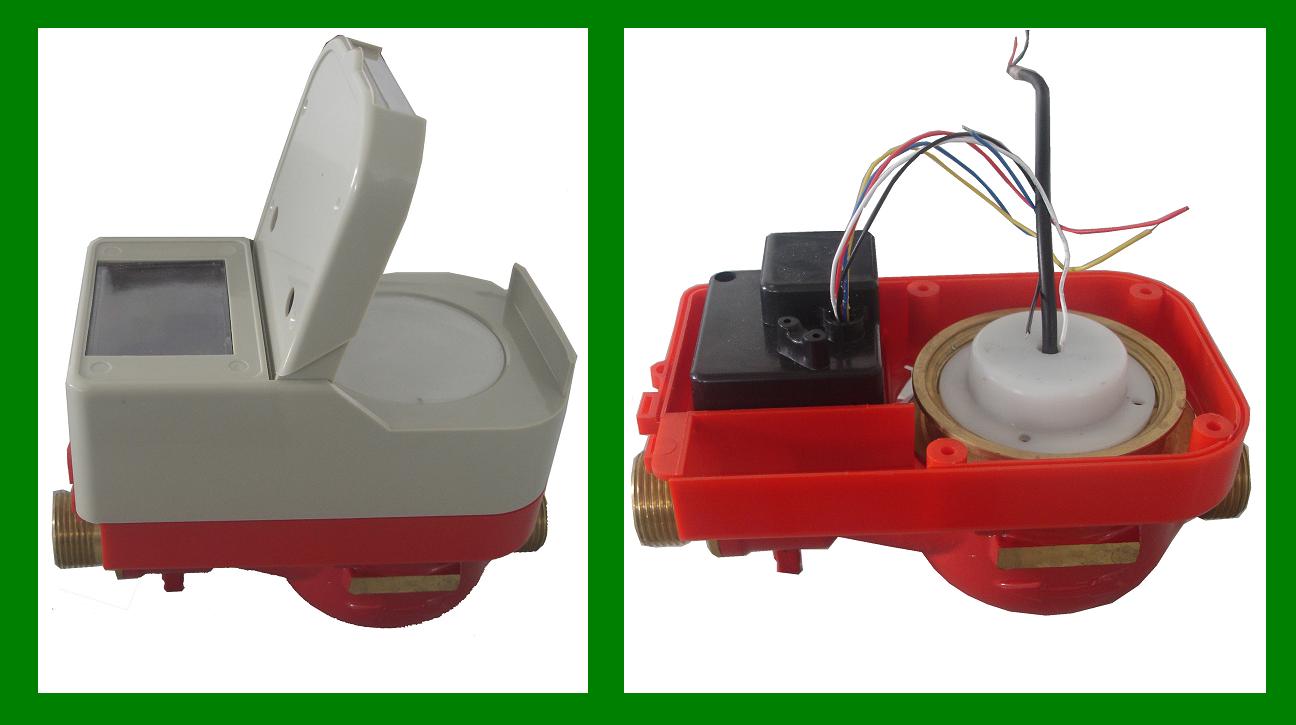

        多流干式閥控流量計LXSGK(R)-(15~25)B6G


                本產品是以帶有發訊裝置的水表為流量計量基表,加裝控制器和電控閥所組成的一種具有結算功能的水量計量儀表。該產品采用了自主研制的小機芯結構和低扭矩閥門,具有讀數方便、體積小、重量輕、靈敏度高、更換電池方便等特點。用其作為智能水表的基表可節省空間,設計出的智能水表體積小巧,外形美觀。
        一.性能參數


        公稱口徑(mm

        公稱流量(m3/h

        分界流量(l/h

        最小流量(l/h

        傳動比(n/l

        15

        1.5

        150

        30

        34.5

        20

        2.5

        250

        50

        31

        25

        3.5

        350

        70

        21.9


        二. 流量測量誤差
        a.從包括分界流量(qt)至包括過載流量(qs)的高區為±2%
        b.從包括最小流量(qmin) 至不包括分界流量(qt)的低區為±4%

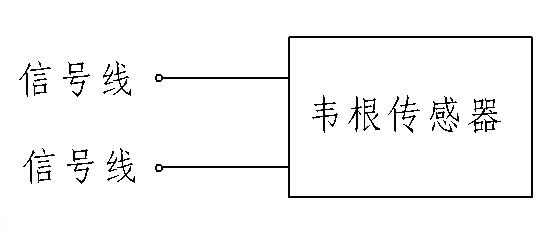

        三. 韋根式傳感器

         輸出電壓:   大于等于2V
        接         線:   無“+”、“-”極之分
        注意事項:1、此傳感器未提供放大電路。
                            2、傳感器的引線要盡量留短一些。否則將增加干擾信號串入的機會。


        四.閥門相關參數
             1)閥門扭矩

        水 壓
        (MPa)
        新裝閥門常用流量下開關閥最大扭矩(N.m)
        DN15
        DN20
        DN25
        0.3
        0.2
        0.3
        0.3
        1.0
        0.4
        0.6
        0.6
        2)水壓≥0.2MPa時,閥門泄漏量≤2L/h。

         五.執行機構參數
                1)閥門到位方式:本公司的閥門到位有兩種限位方式,開關限位與機械限位并存,機械限位要稍微滯后一點,當開關限位失靈時,機械限位才起作用。
                2)開、關閥時間≤10S(測試電壓3.6V)。
                3)開、關閥電流(配本公司閥控表)(測試電壓3.6V)。


        口徑
        開、關閥電機電流(mA)
        空載
        0.3MPa水壓

        Imax
        Imax

        DN15
        38
        110

        DN20
        38
        120

        DN25
        38
        130












        (測試流量:DN15流量為2.5m3/h,DN20、DN25流量為4m3/h)。

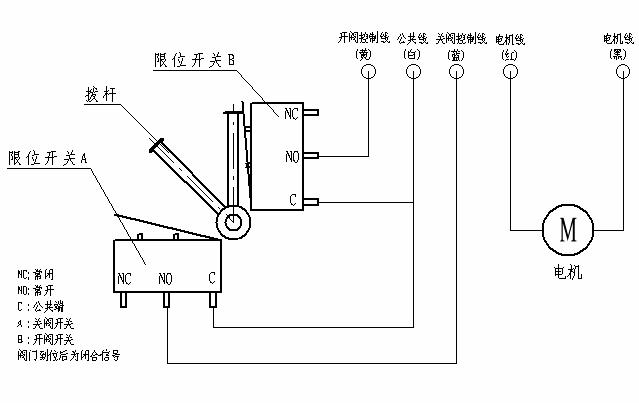

        4)執行機構引出線中:紅色線為電機正極引出線,黑色線為電機負極引出線,黃色線為開閥到位引出線,藍色線為關閥到位引出線,白色線為閥到位公共線。
        5)電機堵轉電流:≤450mA(測試電壓:3.6V)。
        6)電機工作電壓:2V~4V。
        六.主控板到位控制方式設置
          ★開關限位:通常閥門到位后開關輸出閉合信號。
          ★阻轉控制:設計時為避開電機的啟動電流,檢測阻轉電流時應延時0.5S~1S 。
          ★時間控制:時間限制值可控制在12S 。

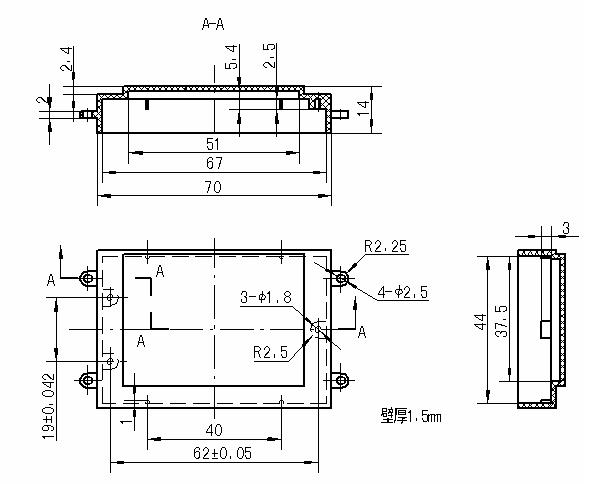

          ★主控板密封盒圖紙:

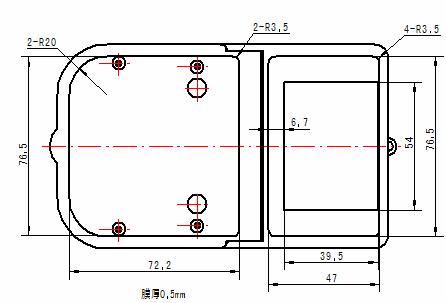

        ★貼膜尺寸

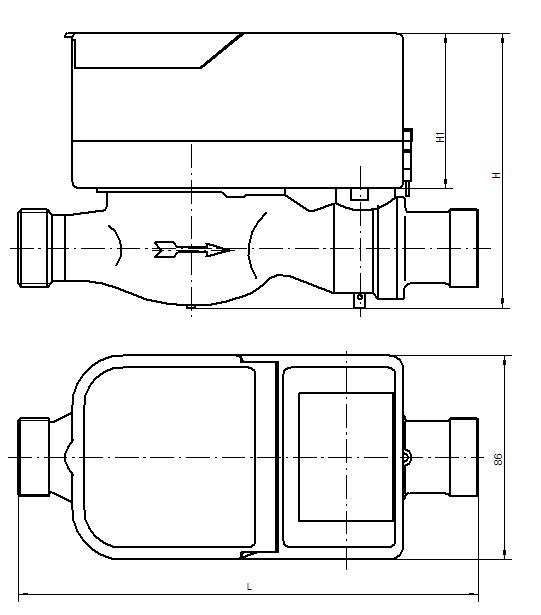

        七.外形參數尺寸



        產品名稱

        公稱口徑

        L

        H1

        H

        連接螺紋

        DN(mm)

        mm

        D

        d

        多流干式閥控流量計(LXSGK(R)-B6G

        15

        165

        66

        115

        G3/4B

        R1/2

        20

        195

        66

        115

        G1B

        R3/4

        25

        225

        66

        115

        G1-1/4B

        R1
